HANHU-112系统模拟案例
日期：2019-04-15 14:40
实用范围 模拟案例
一．设计原则
设计严格遵循以下原则：
一． 经济实用，运行稳定，经久耐用。把有限的投资用在最需要的点上。
二． 总体规划，兼顾全面。注重结构框架，便于以后功能扩展兼容，避免重复投资。
以学校的实际需求为中心，充分体现个性化要求，尽量提高设备的利用率，避免投资浪费。
二．功能设计
广播功能块
1． 教室（包括实验室、多媒体教室和其它功能教室）。实现点对点广播。承担上下课信号音乐、听力训练、听力考试、定点通知及其它广播功能。每间教室采用一只双频壁挂扬声器，音质柔和，层次清晰。所有教室任意编组，班级位置变更，仅作软件编组调整，操作简单灵活。
2． 升旗区。升旗区承担升旗，室外集会，欢迎仪式等功能，因此此区域非常重要，也是学校脸面。因此音响效果上既要具有一定的声压感觉，同时，声音又不能明显漫出校园，因此采用全天候室外全频扬声器，形成左右声道独立的立体声，达到良好的传声效果和音乐效果。该区除了无线话筒覆盖以外，在隐蔽而方便的地方，还有两个有线话筒插口。在该区举行时间较长的集会，在使用两只无线话筒的同时，还可以使用两只有线话筒。
3． 篮球场（常重叠于升旗区或者是第二集会区）。如果是第二集会区，将按照对称立体声要求布置全天候扬声器，无线话筒覆盖该区。
4． 运动场。课间操、运动会等功能区域。在看台和运动场地之间，主席台左右各安装一根扬声器柱，高三米，每根柱上安装全天候室外扬声器。两根扬声器柱左右对称，立体声传输，无线话筒覆盖，完全满足在该场地举行大型活动的需要。
5． 学生宿舍。视建筑结构，在走道或者院内安装全天候扬声器，用于播放起床信号、转播新闻、背景音乐、播报通知等。音响目标是每间宿舍能清晰听见。
6． 食堂。安装双频壁挂扬声器。用于播放背景音乐和校内新闻播音等。
7． 休闲区域（课外活动区域）。采用小功率全天候扬声器或者草坪艺术造型扬声器（视场地、管理情况而定），用于播放各种信号、背景音乐和校内新闻播音等。
8． 校长室和教师办公室。校长室和教师办公室都分别安装双频壁挂扬声器。校长室独立通道，并设有音量调节开关，任何播音，校长室方便监听。教师办公室根据需要可采用点对点或者合并为一个控制通道，用于播报通知和各种信号。
9． 其它场地根据具体情况及校方要求处理。
电控（灯光控制）功能块
1． 学区域灯光，包括教学楼，实验楼，办公楼，路灯等需要控制的场所。控制方式可以采用以楼栋、楼层、片区为控制单元，每个控制单元有控制箱。在接受系统总控的前提下，实现程序开关的同时，具有光敏控制功能，避免特殊天气条件下的光线不足和用电浪费。同时在控制箱上有手动/自动转换钮，并有不同的指示灯显示动作状况。每个控制箱默认是自动控制，当光线不足时自动开启灯光，当转换到手动功能，自动控制失去作用。此功能满足两种可能性需要：a. 万一计算机控制系统故障，失去控制能力，可以转换到手动控制，不影响学校正常运转。b. 特殊情况，如深夜自动程序关闭以后，教学楼某层、某间加班需要照明，可以在楼层开启灯光，结束后，恢复到自动状态即可。
2． 学生宿舍（生活区）灯光。同样，可以采用楼栋、楼层为控制单元。实现程序开关的同时，具有灵活手动/自动转换功能，方便宿管人员操作控制和应对突发事件。
水控（用水、供水控制）功能块
1． 用水控制。包括各区域的卫生间，公共厕所、生活用水等，视情况以楼栋、楼层、片区、卫生间等为控制单元。分别实现程序开关，定时供水。也包括绿化喷灌等其它用水需求。
2． 供水控制。主要针对使用独立水源，如深井；自来水需要加压提升的环境。对水泵实现程序定时开关的同时，接受水位/水量条件控制。

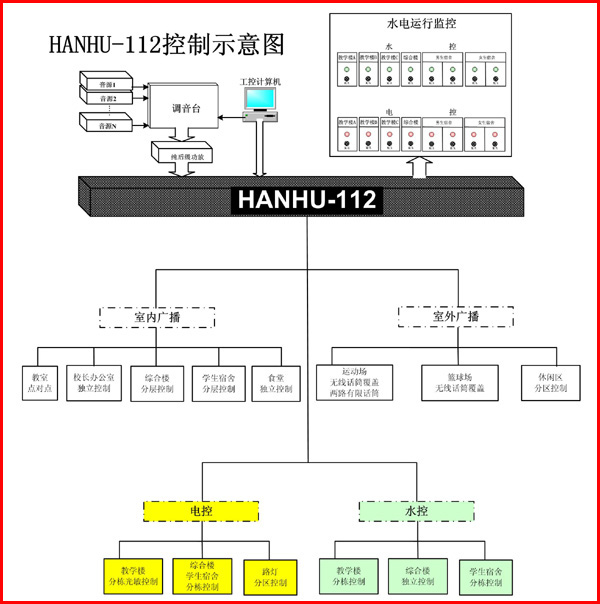

三．控制中心
为了控制方便，便于对其它子系统（如监控系统，校园电视系统等）的兼容控制，建议控制中心设在学校的相对中心位置（地理位置）。所有控制信号从此发出，所有回馈信号都集中到这里，总控机房是整个管理系统的神经中枢。水电控制块除了和广播块一样，在电脑显示器上有运行状况显示外，还专门在总控制室设有水电运行监控屏，水电运行状况一幕了然。电控块的运行信号由现场反馈，避免失误；水控块的手动/自动转换开关设在水电运行监控屏上。
HANHU-112 专业的软、硬件控制，一台工控电脑集中管理。夜间，全天所有任务完成以后，如11点以后，整个系统将自动关闭，到凌晨6点，计算机自动开启系统，停电恢复供电时，系统自动启动，并检索时点任务，继续执行。
（建议：内部集团电话、校园电视监控系统、校园电视播出中心、计算机数据交换中心等，都最好设在广播控制室内或者相邻房间。这会对以后的发展及管理带来方便。）
四．施工规范
所有线路施工执行国家强电施工标准，焊接，防潮，防氧化。没有架空线路；涉及横跨，全部切割，地埋。已经建设好的建筑，从外部死角走线，PVC管保护，离地面2米范围内，外加镀锌管保护。所有施工结束，不留下任何施工痕迹，绝不对现在的景观、外观带来任何影响。扬声器的安装，在不影响声效的前提下，尽量隐蔽，实在不能隐蔽，也必须以点缀方式出现。
五．售后服务
线路保障期10年。系统设备替换式免费保修三年，100公里/5小时服务响应。人为、不可抗力等因素导致设备损坏，不在免费之列。
